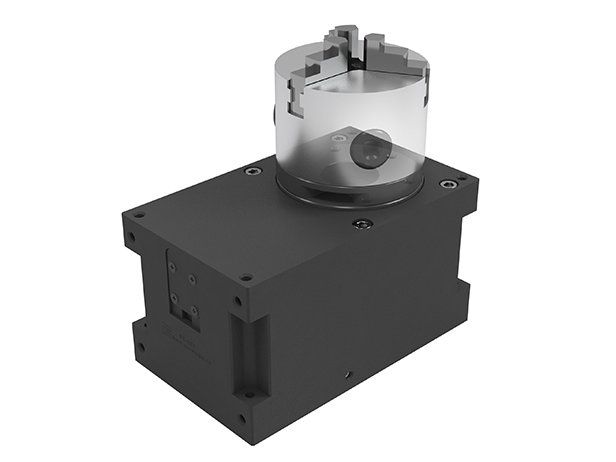

RX-A01 – новая поворотная ось для фрезерных ЧПУ-станков

Представляем свою разработку – поворотную ось RX-A01, предназначенную для установки на станки с ЧПУ. Устройство позволяет выполнять обработку заготовок с поворотом на заданный угол, расширяя функциональные возможности станка при многосторонней или контурной обработке. Применяется для работы с древесиной, пластиком, текстолитом, а также с металлическими деталями. Компактные размеры, высокая точность, прочная конструкция и совместимость с различными типами оборудования делают RX-A01 универсальным решением для производственных задач.

Основу конструкции RX-A01 составляет биполярный шаговый двигатель PL57H56-D8, который приводит поворотный вал в движение через зубчато-ремённую передачу с редукцией 1:5. Такая передача обеспечивает высокую точность позиционирования и оптимальный баланс между скоростью вращения и крутящим моментом. Двигатель полностью размещен внутри корпуса, что исключает попадание стружки, пыли и охлаждающей жидкости.

Технические особенности RX-A01:

• Спаренные подшипники с двух сторон и минимальное межосевое расстояние повышают жесткость передачи.

• Сквозной полый вал диаметром 32мм внутри поворотной оси позволяет пропускать длинномерные заготовки или прокладывать пневматические, электрические и другие коммуникации.

• Универсальные варианты крепления заготовок: цанговый патрон, токарные патроны К11-80/К12-80 или резьбовые отверстия M6.

• Магнитный датчик D-Z73 выполняет функцию HOME-позиции для автоматической калибровки.

Поворотный стол отличается высокой точностью – биение не превышает 0.05мм, а люфт ограничен 0.3°. Это позволяет использовать RX-A01 как для черновых, так и для чистовых операций. Конструкция выполнена из алюминиевого сплава Д16Т и стали 20. Благодаря универсальному креплению, ось может устанавливаться в горизонтальном, вертикальном или наклонном положении – в зависимости от конфигурации станка.

На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
