Профессиональные контроллеры и пульты HYD Technology
Встраиваемые ЧПУ контроллеры – это автономные устройства для управления станками с ЧПУ, которые не требуют подключения к ПК во время работы. Достаточно загрузить файл с G-кодом на внешний флеш-накопитель или внутреннюю память контроллера.
Компания Purelogic R&D предлагает встраиваемые профессиональные ЧПУ контроллеры и пульты производства HYD Technology (Китай) для управления станками плазменной и газовой резки.

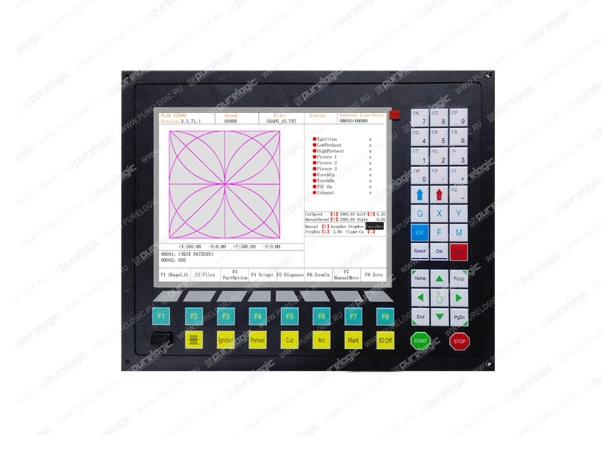

Контроллеры серий HYD-2300 и HYD2500 управляют перемещением по двум осям и высотой резака с помощью THC. Имеют эргономичный дизайн и просты в эксплуатации. Контроллеры созданы на основе высокоскоростных процессоров DSP и ARM, что гарантирует стабильность и надежность процесса резки. Алгоритм управления движением оптимизирован для того, чтобы максимально продлить время работы двигателя и механических частей станка
Особенности контроллеров серий HYD-2300 и HYD2500:
• поддержка удаленного управления с помощью пульта;
• поддержка G-кода и различного программного обеспечения: FastCAM, FreeNest, SmartNest, IBE;
• профессиональная реализация таких операций, как «Пропорциональное увеличение», «Вращение», «Отражение», «Расположение листов», «Регулировка угла листа»;
• поддержка восьми рабочих систем координат;
• поддержка 4 режимов работы: газовая резка, плазменная резка, абразивная резка и демо-режим;
• разные порты ввода/ вывода для управления газовой и плазменной резкой;
• двухступенчатый предварительный нагрев, три уровня сквозного прожига в режиме газовой резки, отслеживание дуги при плазменной резке, отслеживание позиционирования, автоматическое отключение дуги на повороте;
• поддержка резки кромок (сокращение времени прогрева при резке тонких стальных листов);
• ручное увеличение и снижение скорости перемещения в ходе работы;
• автоматическая коррекция скорости резки с учетом толщины листа (предотвращение чрезмерного прожига);
• автоматическое запоминание состояния и последней точки реза при отключении питания;
• разные уровни допуска для защиты настроек станка.
Контроллер MicroHYD-GE200 представляет собой блок управления на базе ПК со скоростным SSD-накопителем и установленной операционной системой Windows XP или Windows 7. Как и контроллеры серий HYD-2300 и HYD2500, MicroHYD-GE200 разработан для управления станком с ЧПУ газовой или плазменной резки. Устройство размещено в металлическом корпусе, защищенном от проникновения пыли и электромагнитных помех. Контроллер обеспечивает быстрый отклик, высокую точность управления и плавность перемещений.
Особенности контроллера MicroHYD-GE200:
• простая структура системы, что позволяет легко заменять отдельные модули (материнскую плату, плату контроллера перемещения, плату входов/выходов, блок питания);
• производительный процессор Intel с эффективной системой охлаждения;
• поддержка управления при помощи клавиатуры, мыши, тачскрина;
• понятный и удобный интерфейс;
• поддержка файлов формата ISO-G, ESSI, DXF, программ автоматического размещения деталей на листе, экспорт в формат DXF, редактирование кода и проверка ошибок;
• применение нескольких типов начального прожига: отверстие, отрезок и т. д.;
• возможность начала резки с любой точки прожига и выполнение УП с любой строки кода;
• приостановка и сохранение текущей резки, выполнение другой программы и возврат к сохраненной УП;
• 4 режима программного выравнивания листа;
• библиотека наиболее распространенных заготовок из 42 наименований;
• ручное редактирования авторазмещения заготовок на листе;
• в наличии несколько инструментов проверки для поиска и исправления ошибок в настройках станка с ЧПУ.
Кроме того, компания Purelogic R&D предлагает беспроводные пульты HYD-F1510 / HYD-F1520 для управления станками газовой / плазменной резки. Пульты совместимы с контроллерами ЧПУ серии HYD-2100, HYD-2300 и HYD-2500, Hypertherm EDGE, BURNY, FAGOR, Starfire и т.д. Радиус действия составляет 50 м, стандарт беспроводной передачи данных 433 МГц ISM с алгоритмом защиты от помех.
Для удобства оператора управление прожигом, предварительным нагревом, газовой резкой, поджигом дуги, выполнение других функций управления станком плазменной или газовой резки осуществляется при помощи отдельных кнопок. Наличие стандартных разъемов позволяет использовать пульты без модификации системы управления станком: пульт HYD-F1510 оснащен 8 выходами, пульт HYD-F1520 оснащен интерфейсом RS232. Корпус пультов изготовлен из высокопрочного пластика с магнитным креплением на обратной стороне.
Также в ассортименте Purelogic R&D появился коллекторный электродвигатель с редуктором для подъемников резака HYD-TL150-DC24V, HYD-TL200-DC24V. Характеристики двигателя: напряжение питания 24 В постоянного тока, ток 1.6 А, мощность 30 Вт, максимальная скорость 3000 об/мин.
