Линейные модули на ШВП
Линейные модули с шарико-винтовой передачей (ШВП) используются для высокоточной линейной подачи в системах автоматизации, станках с ЧПУ, 3D-принтерах, лабораторном или медицинском оборудовании и других устройствах, требующих перемещения по одной оси. Они могут быть использованы для позиционирования рабочих головок, подачи заготовок или других компонентов, требующих точного контроля положения.
Конструкция линейных модулей на базе ШВП включает следующие компоненты: винт ШВП, который передает движение, каретка с шариковой гайкой, обеспечивающая линейное перемещение, рельсовые направляющие или полированные валы для направления перемещения, подшипниковые опоры для стабилизации винта. В некоторых моделях предусмотрены датчики для отслеживания положения каретки, а также защитные элементы, такие как гофры или закрытые алюминиевые корпуса. Основой работы модуля является шарико-винтовая передача, где винт ШВП, соединенный с двигателем через муфту, передает крутящий момент на гайку, которая перемещается вдоль винта и, таким образом, обеспечивает линейное движение каретки.
На нашем сайте большой выбор линейных модулей на ШВП самых разных брендов. Среди прочих представлены устройства от производителей HIWIN и PURELOGIC. Одним из ключевых преимуществ модулей HIWIN является их особая конструкция, которая сочетает высокую жесткость и плавность хода. Этот бренд давно зарекомендовал себя как надежный производитель прецизионного оборудования со стабильным качеством. Модули PURELOGIC являются результатом наших собственных разработок. Они спроектированы с учетом потребностей отечественного рынка и отличаются доступностью, гибкостью и адаптивностью под различные задачи.
Среди интересных решений можно отметить модели PLLM-91 и PLLM-92. Эти модули работают на основе принципа линейного перемещения с вращающейся гайкой, где ШВП фиксируется в системе, а перемещение каретки осуществляется за счет передачи вращательного момента через зубчатый ремень. Такая конструкция снижает инерцию, требуемую мощность двигателя и минимизирует резонансные колебания винта при высоких скоростях. Длина перемещения у таких модулей может достигать 3000мм и более, что позволяет использовать их для крупногабаритных координатных систем.

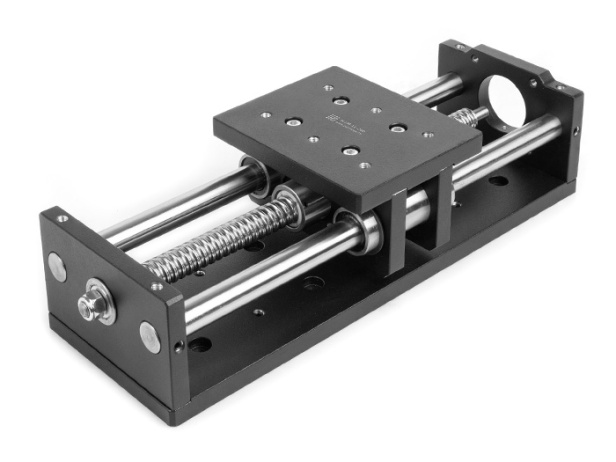

Еще одна категория в нашем ассортименте – универсальные модули PLLM-21 на базе линейных подшипников и полированных валов. Эти устройства, оснащенныегофрозащитой и индуктивными концевыми датчиками, могут использоваться в задачах средней тяжести с нагрузкой до 7кг и ходом до 500мм. Они совместимы с шаговыми двигателями и серводвигателями различных стандартов и поставляются без электродвигателя, что позволяет гибко адаптировать их под конкретные задачи.
На все изделия, представленные на нашем сайте, предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
