Компанией был разработан и запущен в серийное производство драйвер ШД PLD230

Компанией был разработан и запущен в серийное производство драйвер ШД PLD230

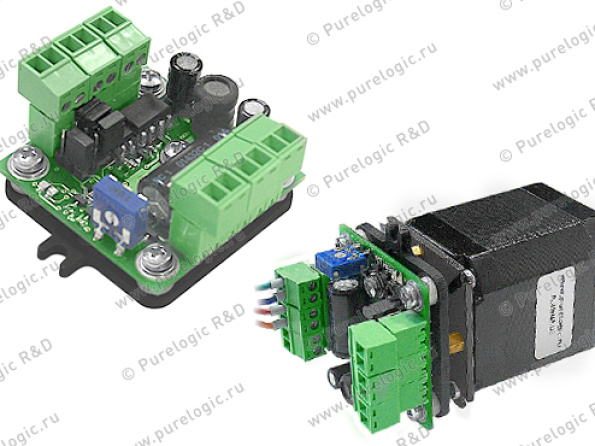

Драйвер шагового двигателя 30В/2.0А/200кГц на микросхеме A4988. Деление шага двигателя 2/4/8/16. Оптоизолированные входы управления STEP, DIR, ENABLE. Защита от КЗ обмоток ШД, от обратной ЭДС ШД, от перегрева, режим удержания ротора ШД. Возможность установки на корпус ШД. Предназначен для маленьких ШД типа PL20, PL28, PL35, PL39 и PL42

Возможности драйвера:

  • Оптоизоляция сигналов управления модуля STEP/DIR/ENABLE.
  • Работа в режиме STEP/DIR (MACH3, Linux, CNC через LPT или контроллер серии PLCM USB/Ethernet).
  • Режим AUTO-SLEEP, драйвер после 1 сек. простоя (отсутствие сигнала STEP) автоматически входит в режим удержания ротора ШД полным/половинным рабочим током, для уменьшения нагрева ШД.
  • Защита модуля от КЗ в обмотках ШД, от перенапряжения обратной ЭДС, от превышения по току.
  • Удобные разборные клемные разъемы подключения ШД, источника питания, управляющих сигналов.
