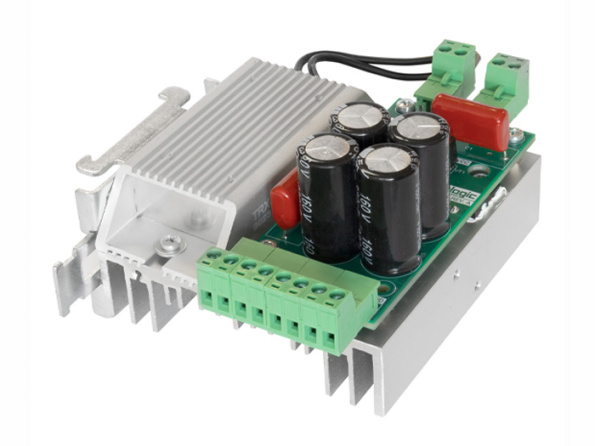

Дампер PLZ005-G3 для защиты электроники от обратной ЭДС

Компанией Purelogic R&D разработан дампер PLZ005-G3 – устройство, предназначенное для защиты драйверов шаговых двигателей и источников питания от обратной ЭДС, создаваемой двигателями при резких торможениях. Этот модуль предотвращает повреждения оборудования, стабилизируя напряжение в системе и позволяя двигателям работать на максимальных скоростях без риска перегрузки.

Когда шаговый двигатель замедляется, по инерции происходит генерация обратной ЭДС, которая складывается с напряжением питания и кратковременно его увеличивает. Чем резче замедление, тем больше это напряжение и, соответственно, сильнее скачок напряжения питания. В некоторых случаях скачок может достигать 50% от питающего напряжения, что способно вывести из строя блок питания и силовые ключи драйвера. PLZ005-G3 защищает оборудование, автоматически подключая резистивный балласт для поглощения и рассеивания избыточной энергии, когда выходное напряжение превышает входное.

Дампер PLZ005-G3 работает в диапазоне входных напряжений 15...130В постоянного тока и способен пропускать ток до 10А. Устройство поддерживает подключение до четырёх нагрузок одновременно. Дополнительной функцией является возможность подключения внешнего резистора с минимальным сопротивлением 12Ом. Модуль оснащён светодиодными индикаторами, сигнализирующими о наличии напряжения питания, срабатывании и активации резистивного балласта.

Применение PLZ005-G3 даёт ряд преимуществ:

• дампер защищает драйверы ШД и блоки питания от повреждений, вызванных скачками напряжения;

• позволяет безопасно разгонять и тормозить шаговые двигатели на максимальных скоростях;

• исключает срабатывание защитных механизмов драйверов, предотвращая остановку станка.

Модуль PLZ005-G3 полезен в системах «блок питания+драйвер+ШД», особенно в высокоинерционных системах, например в станках с ЧПУ или 3D-принтерах. Дампер препятствует срабатыванию защит при всплесках напряжения и снижает риск выхода из строя блока питания.
