ЧПУ системы для станков лазерной резки FSCUT в сборе

ЧПУ системы для станков лазерной резки FSCUT в сборе

Одной из технологий обработки металла, набирающей популярность, является лазерная резка. На современных станках производятся элементы сложной формы, в том числе малых размеров. При лазерной резке материал не подвергается механическому воздействию, а термическое воздействие очень ограниченно и не приводит к деформированию листа. Готовые детали не нуждаются в постобработке, а благодаря ширине реза менее 1 мм обеспечивается высокое качество изделий.

Для работы с таким точным и мощным инструментом, как волоконный лазер, очень важно подобрать контроллер, способный в полной мере использовать потенциал устройства. Компания Purelogic R&D предлагает высокопроизводительные ЧПУ системы FSCUT в сборе. Системы обеспечивают управление станком для лазерной резки листовых металлических и неметаллических материалов, а также труб.

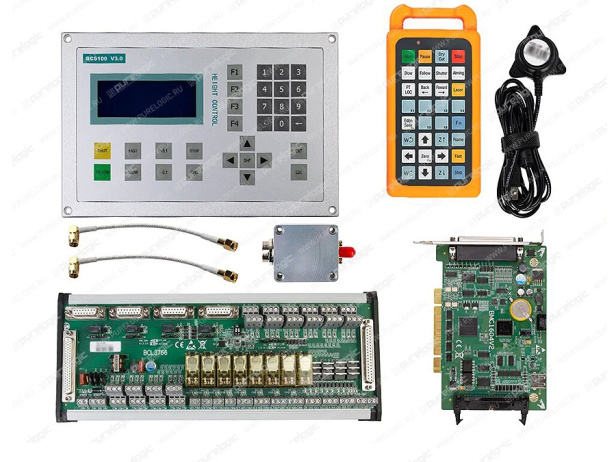

В состав систем включены:

• PCI ЧПУ контроллер FSCUT для станка лазерной резки;
• плата расширения для подключения периферии;
• устройство контроля высоты лазерного резака THC BCS100;
• беспроводной пульт дистанционного управления станком;
• соединительные кабели.
Контроллеры FSCUT имеют следующие функциональные особенности:

• частота сигналов управления STEP/DIR до 3 МГц;
• управление максимум 4 осями с поддержкой энкодера;
• по каждой оси поддерживаются программное ограничение перемещений, возврат на базу, сигнал ошибки серводвигателей;
• продолжительность цикла управления составляет 1 мс;
• обеспечивается управление скоростью, предпросмотр кадров УП, плавный разгон и торможение, ограничение скорости прохождения малых дуг, сглаживание процесса резки малых объектов;
• контроллеры оснащены большим количеством цифровых входов и выходов, а также двумя аналоговыми выходами (0-10 В).
В зависимости от модели контроллера, поддерживается программное обеспечение CypOne, CypCut, CypNest, TubePro и TubesT.

Автономный емкостной контроллер высоты BCS100, также входящий в состав ЧПУ системы, используется для реализации следующих функций:

• автоматического отслеживания высоты;
• резки кромок;
• переноса координатной системы;
• произвольной настройки высоты подъема режущей головки;
• компенсации «летающей оптики».
Использование BCS100 значительно повышает скорость отклика, особенно при использовании сервоприводов. Благодаря двойному замкнутому алгоритму регулирования скорости и положения повышается скорость и точность обработки.

Неоспоримым преимуществом приобретения ЧПУ системы FSCUT в сборе является выгодная цена по сравнению с покупкой по отдельности. В зависимости от модели контроллера, экономия составляет 70-100 тысяч рублей.
