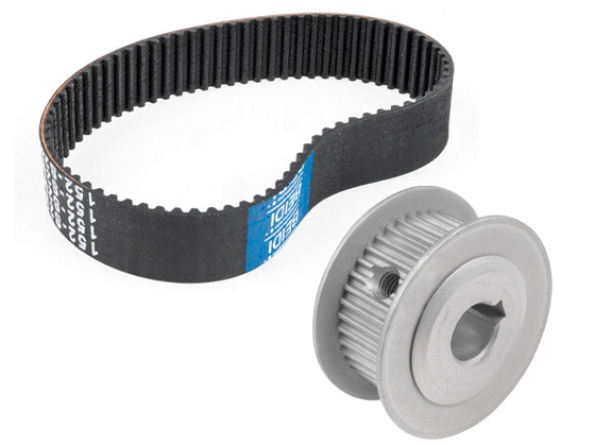

Зубчатая ременная передача в станках с ЧПУ
Зубчато-ременная передача (ЗРП) – один из способов передачи вращательного движения в силовых механизмах. Для построения такой передачи нужны специальные зубчатые ремни и шкивы. Крутящий момент передается за счет сил зацепления, возникающих между ведущим шкивом, зубчатым ремнем и ведомыми шкивами. Зубчатый профиль элементов обеспечивает их точное соединение, благодаря чему достигается высокий КПД и передаточное отношение. ЗРП отличается простотой обслуживания, низким уровнем шума, компактными размерами.
Для построения зубчато-ременной передачи требуется учесть ряд характеристик ремня и шкивов:
-
Размеры зубьев ремня и шкива должны соответствовать друг другу, чтобы обеспечить надежное зацепление без проскальзывания.
-
Профиль зуба (серия) может быть полукруглым (серии 3M, 5M, 8M, S2M) или трапецеидальным (серии T5, T10). Округлые зубья позволяют передавать больше мощности, чем традиционные ремни с трапецеидальным профилем. Полукруглый профиль также обеспечивает более плавный и тихий ход и уменьшает вероятность проскальзывания. Трапецеидальный профиль обычно используется в высоко нагруженных передачах. При определенных условиях он может быть более устойчивым к нагрузкам и иметь большую долговечность.
-
Шаг зубьев или модуль определяется как расстояние между центрами соседних зубьев. Шаг ремня должен соответствовать шагу шкива для корректной передачи движения. Измеряется в миллиметрах.
-
Ширина ремня влияет на нагрузочную способность.
Чтобы правильно подобрать ремень и шкив, необходимо убедиться, что они соответствуют друг другу по профилю зуба (серии), шагу и ширине. В нашем каталоге есть шкивы и зубчатые ремни серий: 3М, 5М, 8М, Т5, Т10, S2M, где цифра обозначает шаг, а буква – тип профиля. На сайте представлены замкнутые (бесконечные) и разомкнутые ремни шириной от 6 до 40мм. Замкнутые зубчатые ремни востребованы в системах, где осуществляется постоянное движение без остановки, например, в конвейерах, промышленных роботах. Разомкнутые ремни используются для передачи движения в линейном направлении – в станках лазерной резки, металлообрабатывающих станках, подъемных механизмах. Закрепляются такие ремни с помощью фиксирующей пластины соответствующей серии.
На все изделия предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru или info@pumotix.ru.
