Запущен в производство PLC4x-G2 - LPT модуль коммутации драйверов ШД (breakout board)

Запущен в производство PLC4x-G2 - LPT модуль коммутации драйверов ШД (breakout board)

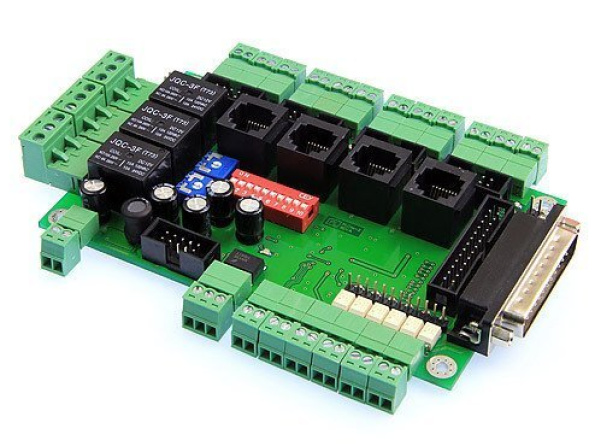

PLC4х-G2 — это плата расширения (в англоязычной литературе известна как breakout board), которая позволяет превратить ПК в полноценную систему управления ЧПУ станком.

PLC4х-G2 — это плата расширения (в англоязычной литературе известна как breakout board), которая позволяет превратить ПК в полноценную систему управления ЧПУ станком. Плата подключается к LPT-порту ПК и транслирует сигналы управления с LPT-порта на силовые драйверы шаговых двигателей. На ПК необходимо установить специальное программное обеспечение, управляющее станком (Mach2/3, TurboCNC, LinuxCNC и пр.).

Возможности модуля:

  • Работа с любой LPT ЧПУ программой (STEP/DIR – Mach, TurboCNC и пр.).
  • Использование одного питающего напряжения для питания всей схемы, система плавного запуска модуля.
  • Управление одновременно до 6-и драйверами шаговых/серво двигателей. 4 драйвера подключаются через специальные разъемы (XP1, XP2, XP3, XP4 или XP9, XP10, XP11, XP12 или XP13, XP14, XP15, XP16), 2 драйвера можно подключить через разъем расширения XP23.
  • Буферизация сигналов управления. Все управляющие сигналы, поступающие с LPT порта ПК, проходят через токоусилительный буферный элемент (ток каждого контакта усилен до уровня 10мА). Буферизация сигналов порта ЛПТ предотвращает выход порта из строя, модуль можно подключать к любому порту с логической единицей 3.3-5В.
  • 6 оптоизолированных входов для подключения концевых выключателей и кнопки E-STOP. 5 сигналов транслируются на LPT порт, 1 сигнал принудительно выключает ENABLE.
  • Поддержка работы с сигналом Charge Pump.
  • Встроенный регулируемый таймер (регулируется время и длительность срабатывания реле) для коммутации помпы СОЖ.
  • Поддержка управления частотным инвертором (регулировка оборотов шпинделя, конвертер ШИМ>напряжение) от ШИМ сигнала программы управления (Mach).
  • Встроенный тестовый генератор сигналов STEP и DIR.
  • Управление 3-мя сильноточными реле 6А/220В для коммутации дополнительных устройств станка (шпинделя, помпы СОЖ или электровентилятора).
  • Драйверы ШД или СД могут подсоединяться к модулю через клемные разъемы, разъемы типа IDC-10 или RJ-45.
  • Модуль можно подключить к LPT-порту через стандартный разъем типа DB-25M или IDC-26.
