Фильтры подавления ЭМП промышленной электроники

Фильтры подавления ЭМП промышленной электроники

22.07.2026

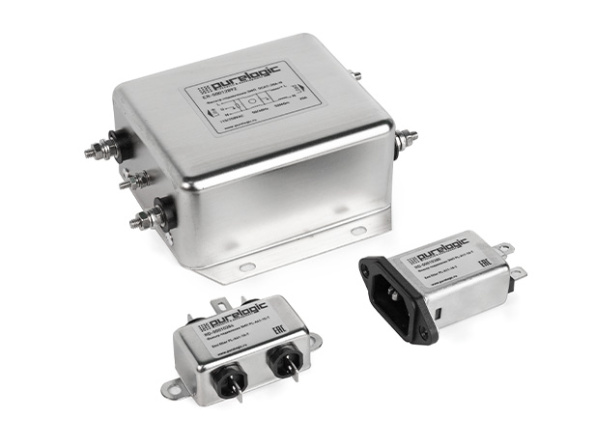

На склад Purelogic R&D поступила партия однофазных и трехфазных помехоподавляющих фильтров. Доступны ходовые универсальные модели: PL-B42-10-N, PL-B41-30-N, PL-C42-20-N и PL-A331-30-N. Также в линейке оборудования представлена промышленная силовая модель PL-A331-100-N (на ток до 100 А).

Зачем станку с ЧПУ защита от помех?

Частотные преобразователи (инверторы) шпинделей и драйверы двигателей работают на базе широтно-импульсной модуляции (ШИМ). В процессе работы они генерируют в сеть высокочастотные помехи в диапазоне от 150 кГц до 30 МГц. Без фильтрации эти помехи проникают в цепи питания контроллеров, интерфейсных плат и сигнальные кабели датчиков, что приводит к сбоям в работе оборудования:

ложные срабатывания концевых и путевых датчиков;
пропуски шагов двигателей;
зависание управляющей программы во время работы.

Сетевые фильтры ЭМП изолируют источники помех, защищая чувствительную электронику.

Подбор модели под задачи коммутации

Чтобы фильтрация была эффективной, устройство необходимо подбирать под конкретный узел коммутации.

Для цепей питания слаботочной электроники, ПК или компактных однофазных инверторов применяют фильтры PL-B42-10-N (10 А) и PL-C42-20-N (20 А). Модель PL-C42 имеет двухступенчатую конструкцию, что гарантирует максимальную степень подавления как общего, так и дифференциального шума.

Если в станке установлен трехфазный шпиндель, рекомендуется использовать фильтр PL-A331-30-N (30 А) или универсальный однофазный PL-B41-30-N (30 А). Они рассчитаны на длительную нагрузку и надежно запирают помехи внутри силового контура.

Мощный трехфазный фильтр PL-A331-100-N с номинальным током 100 А – промышленное решение для электрошкафа крупного фрезерного, лазерного или плазменного комплекса. Он способен защитить целую производственную ячейку от внешних сетевых помех и не пустить шум от мощных приводов обратно в общезаводскую сеть.

Все представленные модели фильтров ЭМП доступны для заказа, прошли строгий технический контроль и обеспечиваются официальной гарантией Purelogic R&D. Для подбора номинала под ваши задачи и оформления заказа свяжитесь с нашими специалистами по телефонам: 8(800)555-63-74 (бесплатно по РФ), +7(495)505-63-74 (для стран СНГ) или отправьте техническое задание на почту: info@purelogic.ru.
